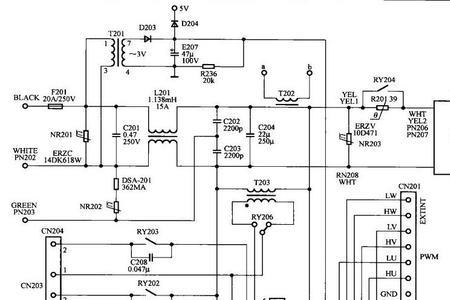

空调内机电路原理图详解
1．温度检测控制电路
温度传感器采用负温度系数的热敏电阻，热敏电阻THR1（室温传感器热敏电阻）、THR2（室内机管温传感器热敏电阻）阻值随温度而变，因而从电脑板A/D转换入口输入的电压也随之改变，从而将具体的温度准确地输入电脑板，用于室温控制和功能保护。
2．LDE显示电路
当电脑板的第40脚～第43脚任一输出口有低电平信号输出时，则相应指示灯亮，显示相应信息。
3．矩阵电路
该空调器设有SW1～SW9，共9个按键，当按下按键时，则从电脑板输入口P70～P73输入一高电平信号，指示相应功能操作。
4．继电器驱动电路
当电脑板确定要执行某一操作时，从电脑板输出口P20～P23和P30～P32输出相应信号，经驱动集成电路TD62003反相后，驱动相应继电器动作，进一步控制室内风扇电动机、风向摇摆电动机、压缩机和室外风机及各种交流负载动作。
5．压力保护电路
电脑板的第43脚为压力检测端口，当制冷系统超过设定压力时，压缩机及室外风机停止工作，保护指示灯LED点亮，除“运行停止”按键外，所有按键失效。压力开关复位后，恢复原运行状态。当30min内出现3次压力保护时，系统停机，保护指示灯LED点亮，运行指示灯LED灭，不能自行恢复，只有重新开机才有效。
