reset(揭开复位电路隐藏的原理)
研发工程师在对一个电路系统设计,往往会使用单片机作为电路系统的核心;众所周知,单片机的工作最小系统包含电源电路,晶振时钟电路,复位电路;其中复位电路的设计,部分工程师存在不小的疑惑;芯片哥就这些复位电路问题和小伙伴们简单谈一下

电路系统
复位电路原理:
1,复位电路定义:何为复位电路?能使单片机产生复位信号的电路;大多数单片机的复位Reset引脚,复位Reset信号都是逻辑低电平有效,也就是复位电路输出一个逻辑低电平,单片机进入复位状态,否则单片机正常工作;
2,复位电路图:

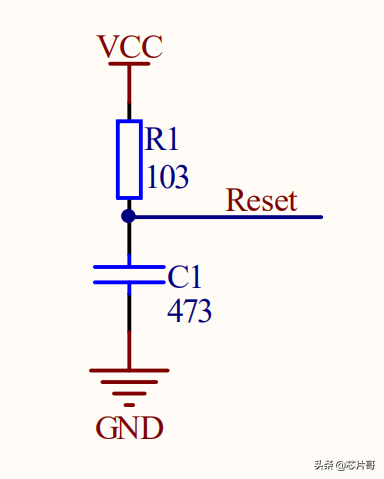

典型复位电路图
其中VCC为单片机的电源,Reset信号连接到单片机的复位引脚;正常工作条件下,由于VCC电压为恒定3.3V(5V),所以Reset信号为逻辑高电平,单片机工作正常;但有两个特殊的电路工作场景,即VCC上电和VCC掉电的时候,此时RC复位电路的工作特性发挥作用了;
VCC上电过程:由于电容电压V不能产生突变,RC复位电路电容两端电压的充电原理:
V=VCC*[1-exp(-t/RC)],t为VCC上电时间,RC为常数,等于电阻阻值乘以电容容值;得出电容C1两端的电压值与时间存在一个函数的量化关系;据此我们就可以解决工程师比较头疼的问题,也就是电容的容值如何选取问题;
当工程师通过查看单片机的数据手册得知,

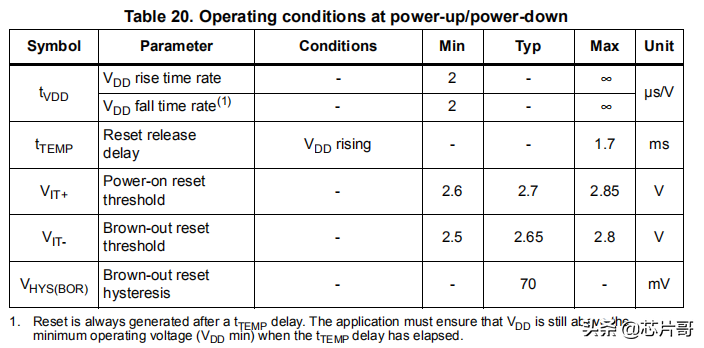

单片机上电掉电时间表
(a)单片机最小的上电复位时间为t1时,那我们就可以计算出复位电路中的电容容值最小值Cmin;
(b)单片机最小的掉电复位时间为t2时,那我们就可以计算出复位电路中的电容容值最大值Cmax;
所以电容的容值最后确定在Cmin与Cmax之间即可,最后在这范围内的电容中选取一个常用的
