数字信号发生器主要用于产生模拟、数字信号及复杂波形等，广泛应用于电子、通信、自动控制等领域。使用时要先根据需要设定输出信号的频率、振幅、波形等参数，可以选择手动或自动调节方式。还需要注意信号发生器与被测元件的连接方式和防静电措施，确保测量结果准确可靠。

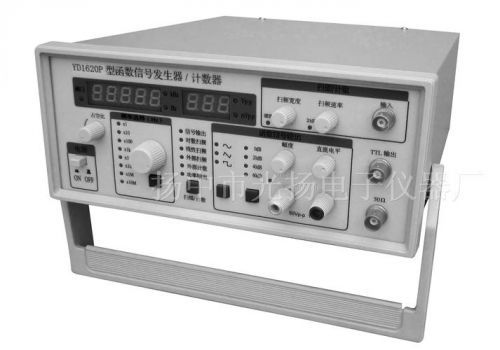

数字信号发生器的使用方法(数字信号发生器可以输出哪些波形)-第1张图片-

基本信号发生器应用有哪些？

信号发生器有数百种不同的应用，但在电子测量中，这些应用可以分成三种基本类型：检验、检定和极限/ 余量测试。有代表性的部分应用如下：

检验

测试数字模块化发射机和接收机

开发新型发射机和接收机硬件的无线器件设计人员必须模拟基带 I&Q信号，信号中可以带损伤或不带损伤，检验其是否满足新兴的和专有的无线标准。某些高性能任意波形发生器可以以高达 12.5 Gbps 的速率提供所需的低失真、高分辨率信号，并支持两条独立通道，一条用于“I”相位，另一条用于“Q”相位。

有时，需要使用实际 RF信号测试接收机。在这种情况下，可以使用采样率高达200MS/s的任意波形发生器，直接合成 RF 信号。

检定

测试数模转换器和模数转换器

新开发的数模转换器 (DAC) 和模数转换器 (ADC) 必须进行穷尽测试，以确定其线性度、单调性和失真的极限。一流的 AWG可以同时生成多个同相的模拟信号和数字信号，以高达 12.5 Gbps 的速度驱动这些器件。

极限 / 余量测试

测试通信接收机极限

处理串行数据流结构 ( 通常用于数字通信总线和磁盘驱动器放大器中 ) 的工程师必需使用损伤测试器件极限，特别是抖动和定时超限。通过提供高效的内置抖动编辑和发生工具，高级信号发生器使工程师节约了数不清的时间。这些仪器可以使关键信号边沿位移最低 20 ps 。

信号发生技术

可以通过多种方式，使用信号发生器创建波形。选择的 *** 取决于提供的与 DUT 有关的信息及其输入要求；是否需要增加失真或错误信号及其它变量。现代高性能信号发生器为生成波形至少提供了三种方式：

创建：全新的电路激励和测试信号

复制：合成没有提供的实际环境信号 ( 从示波器或逻辑分析仪中捕获 )

生成：理想的或极限测试的参考信号，适用于特定容限的行业标准。

dfx-02校验信号发生器怎么使用？

校验信号发生器是产品中的一个单元，作为仪表的校验信号源，也可作为电动单元组合仪表的校验信号源，它可提供5路通道的0－21mA DC恒流电流或0－200mV DC或0－10.5V电压输出信号，附有0－200mV DC、0－200mA DC、0－20V输入信号显示，开关量输入显示，开关量触点输出。220V交流供电，还可作为单回路调节器，数字调节器，温度变送器，比例及开方积算器，频率转换器，加法器，乘除器等各种单元组合仪表的专用调试设备，并附带有10HZ－5KHZ的正弦波及矩形波输出。

信号发生器,示波器,万用表等仪器设备的使用 *** 及个旋钮的功能

这个问题也太广泛了。一般的信知号发生器无非调节输出的频率，幅度，高端的就有很多功能，详细去阅读使用手册；示波器就是用来检测观察信号的波形，数字示波器一般会有Auto功能，最好能仔细学习使用手册，要使用好示波器的所有功能不是一两句话就能说明的；万用表是最道简单的电工仪表，使用时只要看好输入孔，拧好所要测试的档位就行。

信号发生器知识，信号发生器怎么用

E4432B有数字调制功能，E4424B只有模拟调制功能

一、开启电源，开关指示灯显示。二、选择合适的信号输出形式（方波或正弦波）。三、选择所需信号的频率范围，按下相应的档级开关，适当调节微调器，此时微调器所指示数据同档级数据倍乘为实际输出信号频率。四、调节信号的功率幅度，适当选择衰减档级开关，从而获得所需功率的信号。五、从输出接线柱分清正负连接信号输出插线。

但两种仪器的信号频谱纯都已经很高，一般的实验使用应该影响不大。
