温度湿度绝对含水率对照表（露点温度为何物）

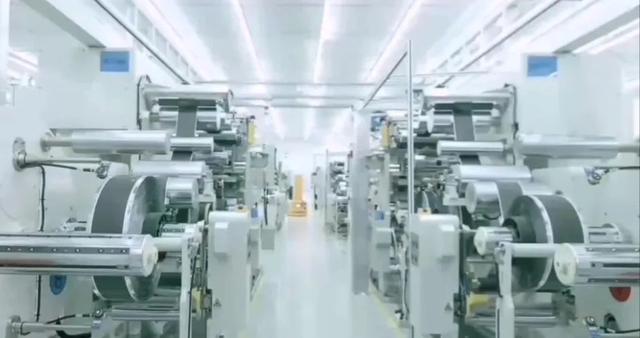

在锂电池制造过程中，车间湿度控制是必不可少的环节，在电池密封之前，都需要严格控制湿度，否则电池组件吸水后可能产生性能缺陷甚至鼓包爆炸的安全风险。
一、绝对湿度、相对湿度及其测量方法
①绝对湿度（Absolute Humidity）：指单位体积空气中水蒸汽的质量，单位是g/m3，但绝对湿度不易直接测量，实际使用较少。

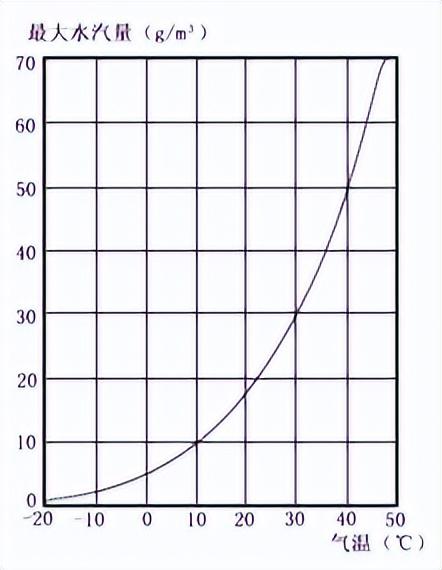

从上图可以看出，绝对湿度与气温呈正相关，气温越高，水汽蒸发加剧，空气中水汽含量越高。
②相对湿度（Relative Humidity）：指空气中水汽压与相同温度下饱和水汽压的百分比。
相对湿度与气温呈负相关，气温越高，同温度下饱和水汽压越高，相对湿度越小。
GB/T 11605-2005提供了相对湿度的测量方法：
序号
方法
原理
1
伸缩法
利用毛发等材料的长度随湿度而变化的特性直接指示相对湿度值
2
干湿球法
干球温度与湿球温度之差取决于当时环境空气的相对湿度，从而可利用干球温度与湿球温度来求得空气的相对湿度值
3
冷凝露点法
用等压冷却的方法使被测气样中的水蒸气在露层传感器(冷镜或声表面波器件)表面与水(或冰)的平展表面呈热力学相平衡状态，测量此时的温度，即为该气体的露(霜)点
4
氯化锂露点法
通过测量氯化锂饱和溶液的水蒸气压与气样的水蒸气压平衡时的温度，来确定气体的湿度
5
电阻电容法
利用湿敏元件的电阻值、电容值随环境湿度的变化而按一定规律变化的特性进行湿度测量
6
电解法
气样流经一个特殊结构的电解池时，所含的水蒸气被五氧化二磷膜层吸收并电解。当吸收和电解过程达到平衡时，电解电流正比于气样中的水蒸气含量，从而可通过测量电解电流得知气样的湿度
7
重量法
利用五氧化二磷吸收管吸收气样中的水蒸气，用精密天平称取该水蒸气质量，同时测量通过吸收管而被干燥的气体体积，并记录测量时的室温和大气压，即可计算气样中的水蒸气质量混合比
二、露点温度及测量方法
露点温度（Dew-Point Temperature）：指在保持气压不变的情况下，通过降温使空气冷却达到饱和时的温度，单位是℃或℉。
相对大小
空气中水汽含量
环境温度＞露点温度
未饱和
环境温度=露点温度
已饱和
环境温度＜露点温度
过饱和
露点测试的常用方法：
序号
方法
原理
1
镜面式露点仪
不同水份含量的气体在不同温度下的镜面上会结露，采用光电检测技术，检测出露层并测量结露时的温度，直接显示露点
2
电传感器式露点仪
采用亲水性材料或憎水性材料作为介质，构成露点仪电容或电阻，在含水份的气体流经后，介电常数或电导率发生相应变化，根据测出的电容值或电阻值，间接气体水份含量
3
电介法露点仪
利用五氧化二磷等材料吸湿后分解成极性分子，从而在电极上积累电荷的特性，设计出建立在优良含湿量单位制上的电解法微水份仪
4
晶体震荡式露点仪
利用晶体沾湿后振荡频率改变的特性，可以设计晶体振荡式露点仪
5
红外露点仪
利用气体中的水份对红外光谱吸收的特性，可以设计红外式露点仪
6
半导体传感器露点仪
每个水分子都具有其自然振动频率，当它进入半导体晶格的空隙时，就和受到充电激励的晶格产生共振，其共振频率与水的摩尔数成正比。水分子的共振能使半导体结放出自由电子，从而使晶格的导电率增大，阻抗减小
三、相对湿度和露点换算方法
相对湿度和露点温度换算可以参考二者的对照表，但查询过程较为繁琐，下面介绍两种可以快速换算相对湿度和露点温度的方法。
①Antoine公式
Antoine公式是最简单的三参数蒸汽压方程，由工程经验总结而得到，其一般形式为：
式中P单位mmHg（1Kpa=7.5mmHg），t单位℃，A、B、C为Antoine常数；
不同温度下的Antoine常数：

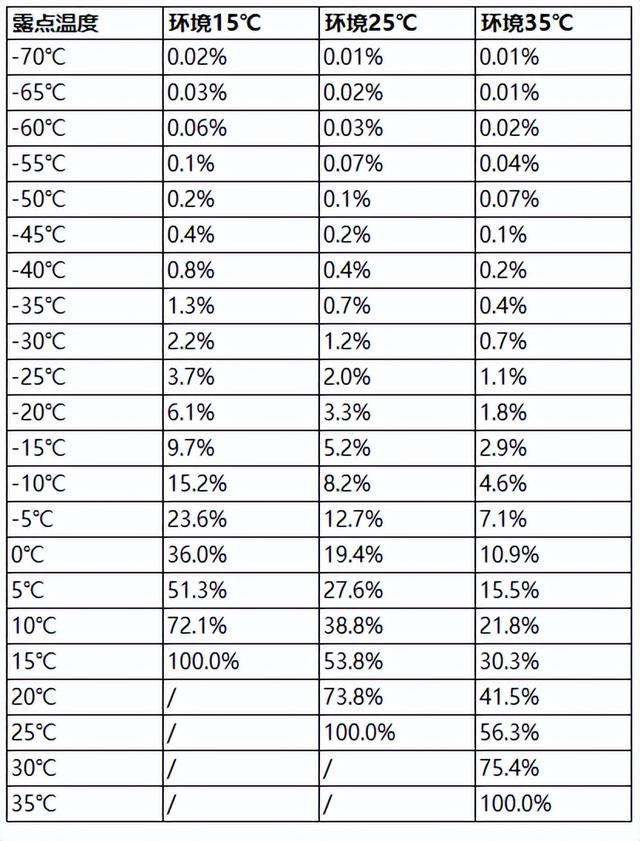

根据Antoine公式计算的不同温度下相对湿度和露点温度对照表如下：
②Origin拟合公式
Origin拟合公式是对相对湿度和露点温度之间的对照关系进行的多项式拟合，本身不具备任何物理意义，其一般形式为：
式中P单位mmHg（1Kpa=7.5mmHg），t单位℃，B1、B2、B3、B4为拟合常数；
不同温度下的拟合常数:

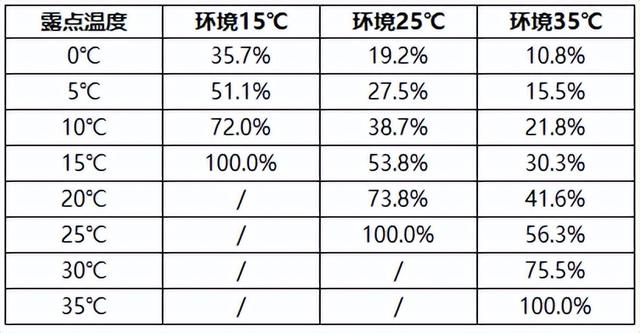

根据Origin拟合公式计算的不同温度下相对湿度和露点对照表如下：

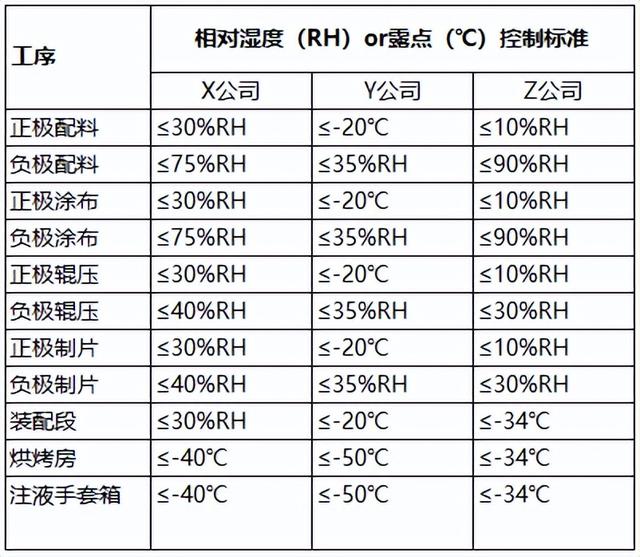

4.锂电池制造工序相对湿度控制标准
最后分享一下锂电池制造商对各制造工序的湿度控制标准，可以看出，各个厂商控制标准略有不同。总体的原则是湿度控制越低对锂电池性能发挥越好，但相应地会增加设备能耗，增加制造成本，因此需要根据实际情况进行湿度控制。
