板式换热器是有由众多板片所叠装成的高效换热设备，那板片之间是怎么换热的呢？板式换热器是怎样的结构？今天康景辉小编就借这一个问题，详细了解一下板式换热器结构以及工作原理。

一、板式换热器结构

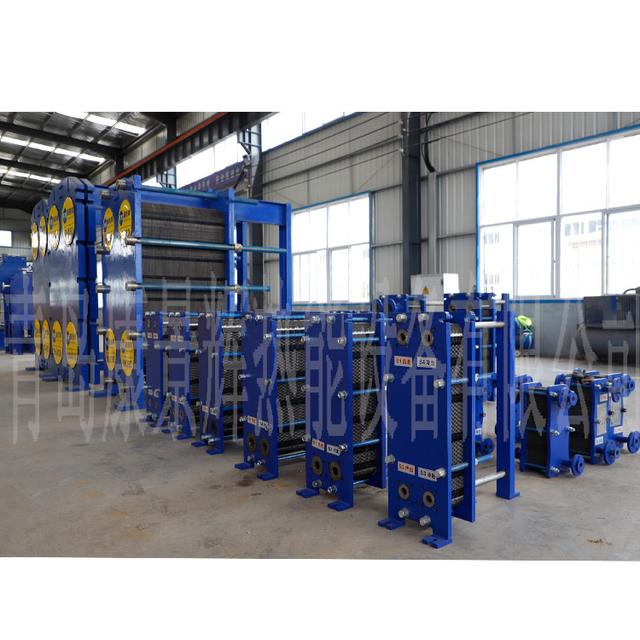

板式换热器的基本原理（板式换热器结构以及工作原理到底是怎样的呢）(1)

板式换热器元件有：板片、密封垫片、压板、夹紧螺栓、挂架、上下导杆等组成。

这就是板式换热器结构，大家不要小看这几个元件，根据元件的不同还可以分出更多类型的换热设备，比如说，通过板片压制形状不同会决定换热效率；根据板式换热器外形不同可以划分为可拆卸、焊接式、螺旋式、板卷式等等，不同类型的换热器都有着自己的名称。

一般板式换热器元件主要是板片、框架，板片都是有着不同的波纹薄板构成，当流体在流动时会起到主要作用。框架的构成主要是包括压缩板、压紧板，正是因为框架，才能保证板式换热器在工作运行时，保持稳定，不会因为压降过慢或者过快造成影响。

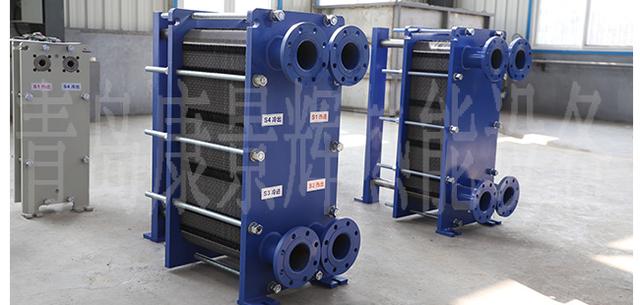

板式换热器的基本原理（板式换热器结构以及工作原理到底是怎样的呢）(2)

二、板式换热器工作原理

板式换热器是一系列板片组成，板片有四个角孔，所存在的目的是为了能够让冷热介质通过。板式换热器板片之间有一定的间隔，并用密封垫片进行密封，防泄露的同时还能将流体引导至各自通道。用框架以及夹紧螺栓重叠压紧而成，垫片周围都会汇集管以及分配管，可以将冷热介质分开进入两侧流道，在经过一张张板片进行热交换。

关于板式换热器内部结构不太了解的朋友可以直接浏览带横线的文章，里面详细讲解了每一个零件的作用，相信可以帮到大家，只有知道板式换热器结构以及工作原理可以对产品更加了解，无论是后期维、维修、清洗都是很有必要的。

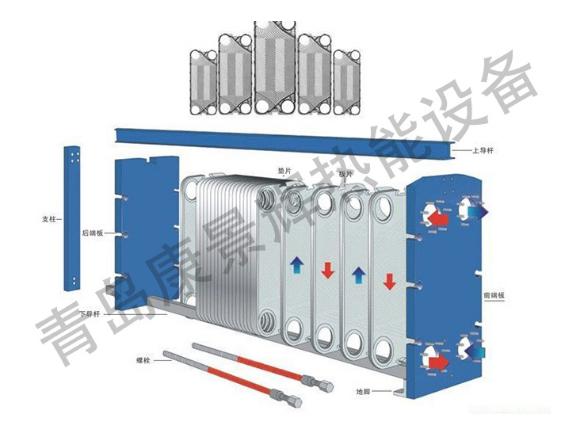

板式换热器的基本原理（板式换热器结构以及工作原理到底是怎样的呢）(3)

以上是对板式换热器结构以及工作原理的大体介绍，相信读完本文大家也了解差不多了吧！板式换热器的应用范围是十分广泛的，康景辉板式换热器已被广泛应用于石油、化工、冶金、制药、食品、供暖等行业。如果您有需要可以去“青岛康景辉热能设备有限公司”进行详细的了解！如果本文文章无法点击可以http://www.cqhheat.com/faq/502.html直接搜索，希望本文可以帮到大家！

该文章来源于“青岛康景辉热能设备有限公司”原创,转载请注明出处。
