太阳能热水器的结构和原理是什么

太阳能热水器的安装结构一般由吸热板芯、透明盖板、保温材料、贮热水箱以及外壳支架等五部分组成。

一、是吸热板芯

吸热板芯是吸收太阳辐射能量转变为热能，并向水传递热量的关键部件。吸热板芯的选用材料、结构形式和表面涂料的辐射特性对热水器性能具有决定性影响。对吸热板的要求是有一定的承压能力，与水的相容性好，热性能高，制造工艺简单，各项成本合理，运行切实可靠。吸热板芯的材料,国外基本上都用铜和不锈纲,国内一般用铜、铝合金或镀锌板。用金属作吸热板芯,在通常温度范围内，其热传导能力较强，但对光的吸收能力却低于非金属。

二、透明盖板

透明盖板是让太阳辐射透过，而不让吸热板芯产生的远红外线透过，从而抑制吸热板芯表面反射损失和对流损失，使热水器内获得较高温升，形成温室效应的主要部件。同时，它还具有防止灰尘和雨雪损坏吸热板芯的重要作用。透明盖板应满足透过率高、耐冲击强度大、具有良好的耐候性、隔热性能好和便于加工等基本要求。在北方使用的集热器采用双层盖板时，一般采用玻璃加聚碳酸酯薄膜。盖板的层数由使用地区气候条件和工作温度而定，一般为单层，只有在气温较低或工作温度较高的工况下才采用双层盖板，有条件时使用透明蜂窝材料。盖板与吸热板的距离应考虑大于20mm，距离太小会降低集热效率。

三、保温材料

热水器集热板芯的底部及四周都需要有保温层,以减少热水器向四周环境的散热,提高热水器的工作效率。对保温材料的基本要求是保温性能好，耐温在110℃以上,且不分解、不吸水、不易变形或挥发、不产生有毒气体、容量小,便于安装,价格便宜。保温材料一般采用聚氨脂、聚苯乙烯、岩棉、矿棉、膨胀蛭石、膨胀珍珠岩等。由于聚氨脂导热系数小、耐温高、不吸水、清洁卫生，价格便宜，因而，企业一般首选聚氨脂做吸热板芯的保温材料。为了实现清洁能源和环保材料的完美结合，力诺瑞特与霍尼韦尔联合开发不破坏臭氧层的新型环保发泡材料，并在全球首家应用于太阳能热水器保温。由于该材料在性能、价格以及与太阳能热水器相结合的适用性等方面，都远远高于其它相关发泡剂保温材料，给太阳能热水器产品的保温和稳定性能带来极其重要的保障，从而，推动中国太阳能生产进入了符合国际环保标准的新时代。

四、贮热水箱

贮热水箱是用于储存热水的装置，它具有良好的保温性能，是太阳热水器的关键部件，其结构、材料、容量和保温性能及补水、取水方式都直接影响热水器的性能和可靠性。水箱外壳的常用材料有压花铝板、彩色钢板、不锈钢板、镀铝锌硅板和玻璃钢等，板厚为0.20-0.50mm。由于不锈钢板易造成光污染，应尽量少用或不用。水箱内胆的常用材料有不锈钢板、搪瓷钢板、防锈铝、镀锌板、玻璃钢和塑料材料等，厚度为0.55-0.77mm。

五、外壳与支架

为了将吸热板芯、透明盖板和保温材料等组成一个要机整体，并保持一定的刚度和强度,便于安装和运输，需要一个美观的外壳。对外壳的基本要求是坚实耐用,抗气候变化,不变形、重量轻、易加工、外表美观和价格便宜。外壳一般用钢板、彩钢板、铝型材、不锈钢板、塑料和玻璃钢等材料加工制成。支架的作用是支撑太阳能热水器并使其与建筑实现结合。从材料上分有铝合金、不锈钢、碳钢喷塑、镀锌板冲压和管型材冲压支架等。目前大多数厂家使用前两种材料，因其具有良好的搞腐蚀能力。太阳能热水器支架应有足够的强度和钢度才能确保有足够的承重能力。在一些日常风力较大的地区，尤其是沿海地区，还要在设计时充分考虑抗风能力。

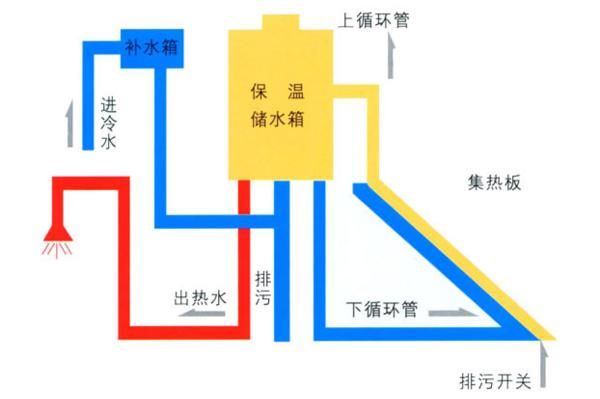

工作原理如图：

太阳能热水器的原理，太阳能热水器的结构和原理是什么？图1

太阳能热水器一般由全玻璃真空太阳集热板、保温储水箱、支承架三大部件组成。其核心集热元件是全玻璃真空集热板，它由两根为同心圆的高硼硅特硬玻璃管组成。真空集热管选择性吸收太阳光将光能转化为热能使真空管中的水不断加热。由于“热虹吸”作用，即冷水的比重较大，热水的比重较小。因而真空管中的热水自然不断地往上浮，进入水箱。水箱中的冷水自然不断地往下沉，进入真空管。周而复始，太阳热水器保温水箱中的水也就被加热了。
